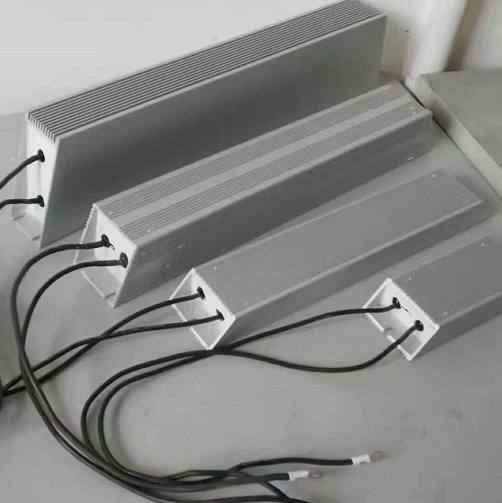

本品为RXLG系列电阻器其耐气候性，耐振动，安全性，优于传统瓷骨架电阻器。广泛应用于电源，变频器，伺服系统等高要求的电气回路中，并能够用于恶劣的工控环境。易紧密安装，易附加散热器。外型美观，是电力电子理想的配套产品。
●特点 Features:
1.金属铝壳包封，散热性能好、适合散热板安装，可长期在恶劣环境下使用。
2.体积小、功率负荷大。
3.绝缘性高，采用阻燃无机材料一体化封装，抗振性好。
4.多种接线方式，便于安装。
5.广泛用于变频器电梯、舞台音响及高端设备行业。
6.精度范围：±1%、±2%、±5%、±10%

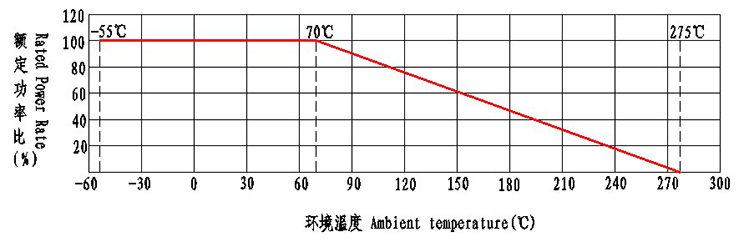

●额定功率递减图 Rated Power Derating Curve：
●性能测试Performance Test：
测试项目TestItem | 测试条件Test Condiion | 性能Performance |
温度系数 | 在常温及常温+100℃时分别测量电阻值并计算每度的阻值变化率 | ±350PPM/℃ |
短时间过负荷 | 将10倍的额定功率的电压或者最高负荷电压（取较小者）约5秒钟 | △R≤±（2%R+0.05Ω） |
耐焊接热 | 在350±10℃锡炉中浸入2-3秒 | △R≤±（1%R+0.05Ω） |
可焊性 | 在245±10℃锡炉中浸入2-3秒 | 焊锡面积覆盖率95%以上 |
温度循环 | 在-55℃时放置30分钟，然后在+25℃时放置10-15分钟，然后再在+125℃时放置10-15分钟，然后再在+25℃是放置10-15分钟，共循环5次 | △R≤±（1%R+0.05Ω） |
耐湿负荷寿命 | 在温度为40±2℃，相对湿度为90-95%的恒温恒湿箱中，施加额定电压或者最高工作电压（取较小者）共1000小时（通1.5小时，端0.5小时） | △R≤±（5%R+0.05Ω） |
耐温负荷寿命 | 在70±2℃恒温恒湿箱中，施加额定电压或者最高工作电压（取较小者）共1000小时（通1.5小时，端0.5小时） | △R≤±（5%R+0.05Ω） |
难燃性 | 分别5、10、16倍额定功率加交流负荷5分钟 | 不可有明显火焰 |
●型号规格PartNO.Regulation
| RXLG | J | O | T520 | 100R0 |
| 产品名称ProductName | 精度TOL |
特殊码 Special Code | 成型Forming | 阻值Ohm |
| 铝壳电阻器 |
F=±1% G=±2%J=±5% k=±10% | B001=B |
0R100=0.1R 0R220=0.22R 10R00=10R10K00=10KR |
